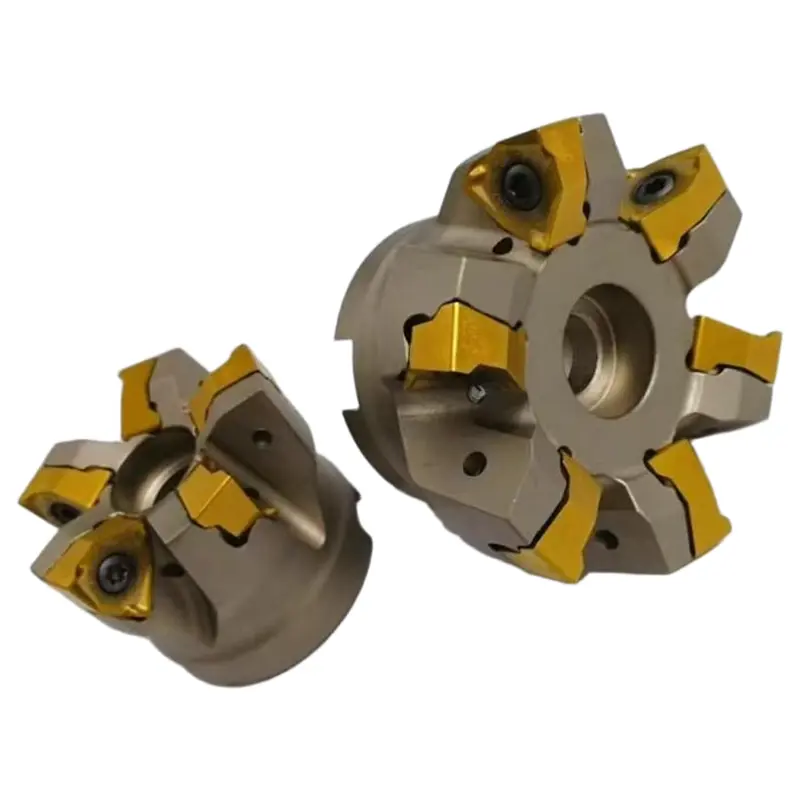

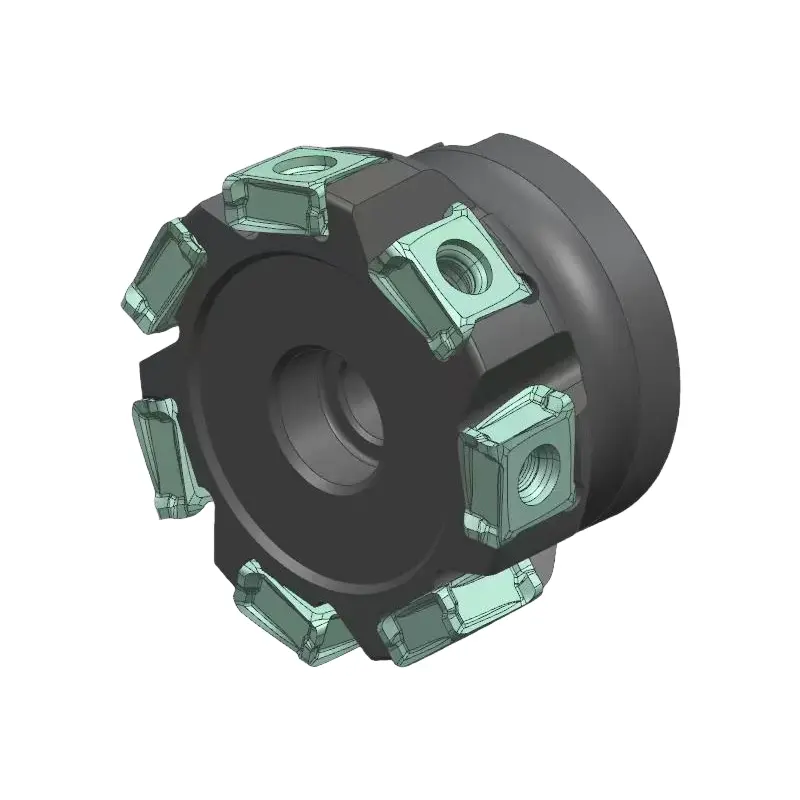

Højvinklet plan fræser

Holdbare retvinklede planfræsere fra Wangdefu er professionelle værktøjer til emnets endeflade, planbearbejdning og præcisionsskæring. Som en pålidelig producent og leverandør i Kina med produktion på fabriksniveau kombinerer vi mange års bearbejdningserfaring med CNC-teknologi for at levere stabile, effektive og højvolumenløsninger.

Kerneteknologiske fordele

90° præcisionsdesign + forstærket struktur for stivhed og nøjagtighed

Wangdefu retvinklede pindfræsere har strengt kontrollerede 90° hovedvinkler, hvilket sikrer skuldervinkelret ≤30μm og fladhed ≤0,008mm for skarpe retvinklede konturer. Værktøjskroppen er lavet af højstyrkelegeret stål, fuldsmedet og varmebehandlet, med svalehale-stil indsatslåsning for præcis positionering og brede klemflader. Dette øger stivheden betydeligt og forhindrer værktøjsudbøjning under dybe snit.

Multi-Flute Design + optimeret geometri til glat skæring

Højvinklede planfræsere fås med 2-6 skærekanter (2-3 til skrubning for at forbedre effektiviteten til spånfjernelse; 4-6 til efterbehandling for at forbedre overfladekvaliteten). Ved at kombinere en 30°-45° helixvinkel og dobbelt positiv spånvinkel reduceres skæremodstanden med 30%, hvilket minimerer energiforbruget og vibrationerne selv under lange udhængsforhold. De firkantede dobbeltsidede skær har 8 skærekanter, hvor den afsluttende kant opnår en spejlglat overfladeruhed Ra≤1,6μm.

Premium substrat + professionelle belægninger for forlænget levetid

Skær er lavet af ultrafine hårdmetal- eller HSS-underlag, med hårdmetal for hårdhed og slidstyrke, velegnet til stål og støbejern, og HSS for sejhed og omkostningseffektivitet. Belægninger omfatter TiAlN, TiCN eller CVD MT-TiCN+Al₂O₃, der giver høj temperaturbestandighed, anti-adhæsion og værktøjslevetid 40 % længere end konventionelle produkter. Kompatibel med flere materialer, herunder kulstofstål, rustfrit stål, aluminium og støbejern.

Effektiv spånevakuering + fleksibel kompatibilitet

Brede, dybe spiralformede riller sikrer jævn spånstrøm. Understøtter intern/ekstern kølevæske, med intern køling, der hurtigt fjerner skærevarme for at bevare skarpe kanter. Kompatibel med BT, HSK, CAT spindelgrænseflader, velegnet til CNC møller, bearbejdningscentre og automatiserede produktionslinjer. Hurtigt skiftdesign reducerer opsætningstiden, integrerer flere operationer i et enkelt værktøj og sænker de samlede behandlingsomkostninger med 30 %.

Kerneproduktspecifikationer

Typiske applikationer

Bilfremstilling: Motorbloksidesensorens monteringsflader, cylindertætningsriller. Kvalitet Vinklet plan fræser muliggør retvinklet fræsning og plane overflader i én opsætning, opnår vinkelret ≤0,015 mm, reducerer bearbejdningstiden med 50 % og holder skrotmængden <0,5 %.

Generelt maskineri: Trinflader og retvinklede riller i maskinleje, pumpehuse og ventilhuse. Fladhed ≤0,008 mm, ingen sekundær polering påkrævet.

Form og strukturelle komponenter: Retvinklede konturer i stansematricer, strukturelle komponenter i entreprenørmaskiner. Bevarer stabiliteten under afbrudte snit og dybe snit, materialefjernelseshastigheden er steget >30%.

Præcisionskomponenter: Trinfunktioner i elektroniske enhedshuse, medicinsk udstyr retvinklede strukturer. Skarpe, gratfrie kanter, dimensionel tolerance ±0,01 mm, velegnet til små-batch, multi-variant produktion.

Anbefalede skæreparametre

Bemærk: Brug fastspændingssystemer med høj stivhed for at minimere værktøjsudbøjning. For tyndvæggede eller dybe hulrumsdele skal tilførsel og dybde reduceres tilsvarende. Juster parametre baseret på maskinens stivhed og emnestruktur.

Hvorfor købe vores retvinklede planfræser?

1. Høj præcisionsbearbejdning

Værktøjsbearbejdningsnøjagtighed ≤0,001 mm, sikre endeflader

Høj konsistens af dele behandlet i batcher, undgår efterfølgende trimning

2. Højeffektiv skæring

Specielt tandgeometridesign reducerer skæremodstanden

Øg fremføringshastigheden med 25 - 40 % og forkort bearbejdningscyklustiden

3. Lang værktøjslevetid

Legeringsmateriale med høj hårdhed eller PCD-klinge, høj slidstyrke

5 - 15 gange længere levetid end almindeligt hårdmetal

4.Høj stabilitet

Design med spiralformede tænder eller splittænder reducerer værktøjets vibrationer

Velegnet til tyndvæggede dele og præcisionsbearbejdning af dele

5. Kan tilpasses

Understøtter tilpasning af værktøjsdiameter, tandtype, kantlængde, helixvinkel, skæredybde osv.

Mød kundernes krav til forskellige dele, materialer og processer

6. One-stop service

Vi leverer ikke kun værktøjer, men også teknisk vejledning, installationsvejledning, optimering af bearbejdningsparametre og eftersalgsservice.

Giv kunderne mulighed for problemfrit at forbinde fra valg af værktøj til masseproduktion
